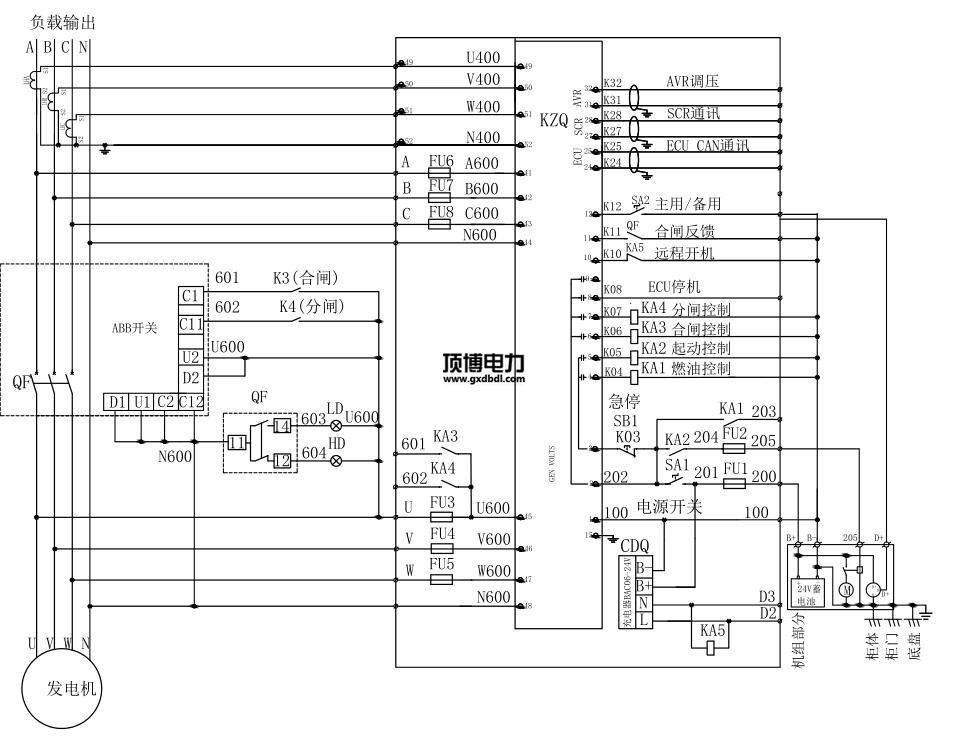

580KW静音风能生产风能发电量量站机并机柜各线路电气设备图原因：由能充家用电子产品AC220V/DC24V，出示风能生产风能发电量量站机调控器适用输入内容输出电原DC24V。风能生产风能发电量量站机进行的后由KA5沟通交流220V前面继家用电子产品输入内容输出一位进行的卫星预警。静音风能生产风能发电量量站机调控器完成卫星预警电路把风能生产风能发电量量站机的电流量、电流值，次数，转动速度等风能生产风能发电量量站机的各个产品参数卫星预警评价到调控器，由调控器发来提示。   当汽油生产发交流电动机发动后，把电送去调整面板电源开关柜顶部的主母排。调整器借助操作体统监控录像完成需必备条件发动气油调整，发动时调整，借助DC24V继电热器伤害的4g4g信号。生产发交流电动机调整器借助工作电阻值检测漏电面板电源开关，检测到足够空气面板电源开关发动工作电阻值，调整器借助KA3继电热器伤害送电的4g4g信号，合上主调整面板电源开关断路，空气面板电源开关送电后送电指的是灯亮。当调整操作体统需求分闸的当时，借助KA四分闸继电热器伤害分闸的4g4g信号，主调整面板电源开关空气面板电源开关分闸，空气面板电源开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主电源开关柜
序列号	公司名称	尺寸尺寸规格	计量单位	比例	商家
1	全面、万能式层次结构漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电站空气能热泵把控好器	HGM9510	只	2	众智
3	交流电电控制器	BAC06A	只	2	众智
4	家庭型里边继电热器	HH52P    DC24V	只	8	正泰
5	中型期间继电热器	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	红绿灯灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地系统铜排	TMY-60*6	米	2	国优
13	电绝缘子	一个圆形，紫色，M10	只	12	海坦
14	主材		台	2	国优
